Menge | Stückpreis |
---|---|
bis 1 | 25,70 € * |
ab 2 | 22,75 € * |
ab 3 | 21,23 € * |
ab 4 | 20,20 € * |
ab 5 | 19,90 € * |
ab 10 | 18,64 € * |
ab 20 | 17,16 € * |
ab 50 | 15,92 € * |
ab 100 | 14,66 € * |
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
- Artikel-Nr.: 4251126128383

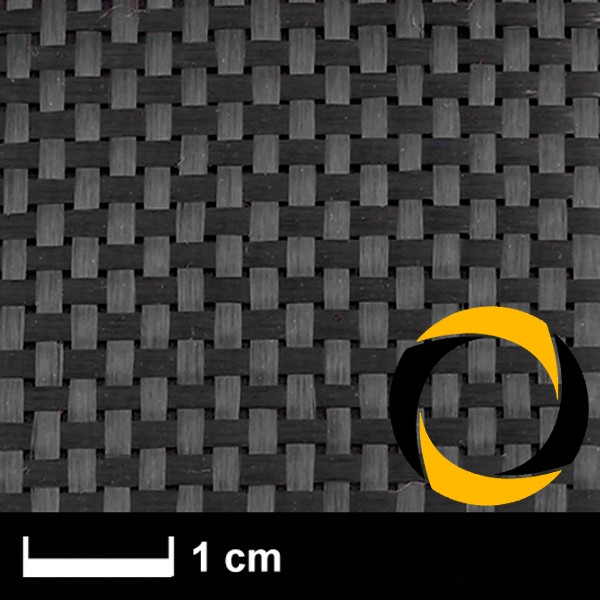

Faser: AKSACA™ A-38, 200 tex (3k)
Gewebe aus AKSACA™-Fasern sind nicht vorrangig für Designanwendungen prädestiniert. AKSACA™-Fasern sind preisgünstig und haben gute Festigkeitswerte, weisen aber im Vergleich zu anderen Fasern eine etwas rauere Oberfläche auf, die beim Weben zu Flusenbildung (Nesterbildung) neigen kann. Gewebe aus AKSACA™-Fasern werden deshalb überwiegend für strukturelle Bauteile eingesetzt, wo es auf gute mechanische Eigenschaften bei günstigstem Preis ankommt, nicht jedoch primär auf besonders gute Optik. Man kann Carbon-Gewebe aus AKSACA™-Fasern problemlos als Innenlagen in mehrschichtigen Laminaten verarbeiten oder auch als Aussenlage für Bauteile verwenden, die keine sichtbare Kohlefaseroberfläche aufweisen (lackierte Oberfläche, deckend eingefärbtes Gelcoat / IMC etc.).
Fadenzahl (Fd./cm): 4 x 4
Webart: Leinwand
Breite: 120 cm
Anwendungsgebiet:
Verstärkungsgewebe für den Flugzeugbau, Modellbau, Motorsport, Schiffs- und Sportgerätebau
Rechnerische Daten für Handlaminate mit 35 Vol. % Fasern:
Harzverbrauch: 193 g/m², Laminatdicke: 0,26 mm, Laminatgewicht: 353 g/m²
Fasereigenschaften AKSACA™ A-38 3k | Imperial | Metrisch |
Zugfestigkeit nach DIN ISO 10618 | 552 Ksi | 3800 MPa |
Biege-E-Modul nach DIN ISO 10618 | 34.8 Msi | 240 GPa |
Bruchdehnung nach DIN ISO 10618 | 1.6 % | 1.6 % |
Dichte nach DIN ISO 10119 | 0.064 lbs/in³ | 1.78 g/cm³ |
Ertrag nach DIN ISO 1889 | 7.448 ft/lbs | 200 g/1000 m |
Schlichte Type & Anteil nach DIN ISO 10548 | D012 | 1.0 - 1.5 % |
